Основные характеристики
Производитель |
Remeza |
Модель |
RFD 1200 |
Страна |
Беларусь |
Тип осушителя |
Рефрижераторный |
Пропускная способность |
20000 л/мин |
Рабочее давление |
7 атм |
Максимальное давление |
16 атм |
Объем охлаждающего воздушного потока |
4400 м3/ч |
Падение давления |
0.25 атм |
Мощность |
2.95 кВт |
Тип двигателя |
Электрический |
Питание |
380 В |
Точка росы сжатого воздуха |
+3 °С |
Минимальная рабочая температура |
+3 °С |
Рабочая температура |
+25 °С |
Максимальная рабочая температура |
+43 °С |
Максимальная температура сжатого воздуха на входе |
+35 °С |
Тип хладагента |
R134a |
Степень защиты |
IP 44 |
Разъём |
2 1/2 дюйма |
Уровень шума |
72 дБ |
Гарантия производителя |
да |
Срок гарантии |
12 мес |
Габариты
Габаритные размеры (длина) |
857 мм |
Габаритные размеры (ширина) |
1129 мм |
Габаритные размеры (высота) |
1510 мм |
Масса |
285 кг |

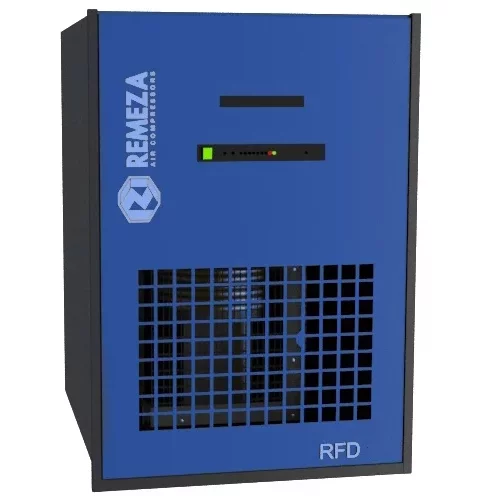

Рефрижераторный осушитель Remeza RFD 1200 с противоточным пластинчатым теплообменником из нержавеющей стали успешно эксплуатируется на производственных объектах различной специализации. Установка монтируется в пневмосистему предприятия за компрессором и выполняет осушение предварительно сжатого воздуха. Такая схема позволяет существенно уменьшить коррозию металлических элементов пневматического оборудования, увеличить срок их службы. Кроме того, качественно осушенный воздух может использоваться для питания чувствительных инструментов. Давление на выходе достигает 16 бар.
В осушителе охлажденного сжатого воздуха горячий, влажный сжатый воздух охлаждается до +3°C. Первый этап – предварительное охлаждение поступающего через впускной конец воздушного потока посредством теплового обмена с холодным потоком воздуха на выпускном конце. Следующий этап – охлаждение на охладителе-испарителе. Сложная система фильтрования отводит водяную взвесь, отделяет частицы масла и крупные частицы из проникающего потока воздуха. Конденсат выводится через автоматическую дренажную систему. После нагревания внутри воздушного теплообменника проходящий поток сжатого воздуха выводится из устройства в виде сухого и горячего потока с параметрами температуры на 10K ниже входного параметра.
Охлаждающий контур герметично изолирован. Холодильный компрессор принимает хладагент в виде пара и максимально сжимает его. В конденсаторе охладителя охлажденный сжатый пар сжижается. Посредством впрыскивающего устройства жидкий хладагент отпускается и с пониженным давлением поступает в теплообменник (хладагент/воздух).
Регулятор горячего газа на байпасе автоматически регулирует необходимый объем охлаждения внутри теплообменника.
Преимущества осушителей RFD
- Простота монтажа и обслуживания.
- Стабильный показатель точки росы +3°С.
- Низкий перепад давления.
- Хладагент R134a.
- Компактные габариты.
- Теплообменник с пластинами из нержавеющей стали с медным покрытием.
- Циклонный туманоуловитель для большей эффективности при небольшом потоке воздуха.
- Автоматический предохранитель высокого давления.
- Индикация точки росы.
